矿用变压器容量选择与矿山负荷匹配计算方法

矿用变压器是矿山供电系统中不可或缺的核心设备，其容量选择与负荷匹配直接关系到矿山生产的安全性与经济性。矿山环境具有高粉尘、潮湿、易燃易爆气体（如瓦斯）等特殊性，因此矿用变压器通常设计为防爆型、干式或油浸式，并具备较强的机械强度和绝缘性能。本文从矿用变压器的特点、用途、规格入手，详细阐述其容量选择原则及负荷匹配计算方法，为矿山电力设计提供专业参考。

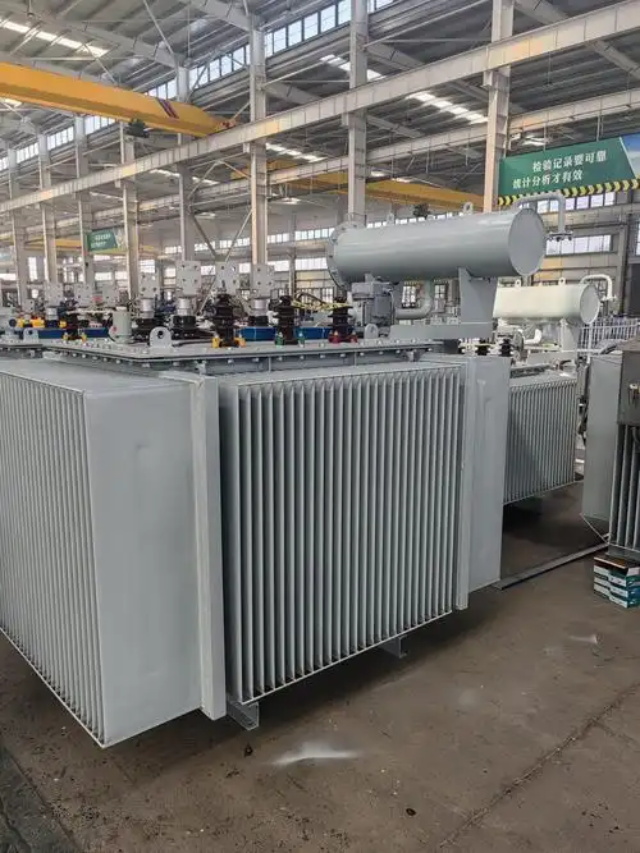

矿用变压器的特点

• 防爆性：矿用变压器外壳具有隔爆结构，能承受内部爆炸压力，并阻止火焰向外部蔓延，适用于含有瓦斯或煤尘爆炸危险的矿井环境。

• 绝缘可靠性：采用H级或C级绝缘材料，耐热等级高，能适应井下高温、潮湿工况；干式变压器常采用环氧树脂浇注，油浸式则使用高燃点绝缘油。

• 结构坚固：壳体采用钢板焊接或铸钢制造，具备抗冲击、抗振动能力，适应矿山运输和安装中的恶劣条件。

• 低损耗特性：采用优质硅钢片（如取向硅钢）和低损耗绕组工艺，空载损耗和负载损耗均优于常规变压器，符合国家节能标准。

• 过载能力强：矿用变压器通常设计有短时过载能力（如150%额定容量持续2小时），以应对矿山负荷的突发波动。

• 防护等级高：外壳防护等级一般为IP54或IP65，能有效防尘、防水溅，确保在矿井多水、多尘环境中稳定运行。

• 维护便捷：干式变压器无需绝缘油，无泄漏风险，简化维护流程；油浸式变压器配备油位计、温度计、气体继电器等监测装置，便于实时监控。

矿用变压器的用途

• 井下供电：为采掘机械（如采煤机、掘进机）、运输设备（如带式输送机、电机车）、通风系统及照明设备提供稳定电源。

• 动力配电：将井下中央变电所的高压（如6kV或10kV）降为设备所需的低压（如660V、1140V或3300V），满足大功率电动机需求。

• 移动变电站：用于综采工作面或掘进工作面，随开采进度移动，为移动设备提供灵活的电源接入口。

• 特殊负荷供电：支持瓦斯抽放泵、排水泵、局部通风机等关键设备，保障安全生产。

• 应急备用：作为矿山备用电源系统的一部分，在主电源故障时快速投入，确保安全系统持续运行。

矿用变压器的规格参数

矿用变压器常见规格涵盖容量、电压等级、阻抗电压、联结组别等参数，具体如下表所示（以典型干式矿用变压器为例）：

注：表中参数为典型值，具体以制造厂商提供的技术数据为准。油浸式矿用变压器容量可扩展至5000kVA及以上，且阻抗电压通常略高于干式变压器。

矿用变压器容量选择原则

• 满足负荷需求：变压器额定容量应不小于全部用电设备的计算总负荷，并考虑同时系数和负载率。通常，矿井负荷计算采用需用系数法或二项式法。

• 考虑电动机起动冲击：矿用大功率电动机（如采煤机、破碎机）起动时电流可达额定电流的5-7倍，变压器应能承受此短时冲击而不导致电压骤降超过允许值（通常电压降不超过15%）。

• 留有余量：为应对未来增产或新增设备，变压器容量宜留有10%-20%的裕度，但避免过大导致空载损耗增加。

• 环境温度修正：井下温度较高（可达40°C），变压器的实际输出容量需按环境温度进行修正，通常每升高5°C，容量降低约5%。

• 过载能力利用：矿用变压器允许短时过载，可在设计时适当利用该特性，降低初始投资。例如，在计算最大负荷时，若最大负荷持续时间在2小时以内，可采用1.15倍过载系数。

• 电压等级匹配：变压器高压侧电压应与井上或井下高压电网一致（如6kV、10kV），低压侧电压需匹配设备额定电压（如660V、1140V、3300V）。

• 经济性考量：综合变压器购置费用、运行损耗、维护成本，选择全生命周期成本最低的容量方案。

矿山负荷匹配计算方法

矿山负荷匹配计算的核心是确定各用电设备的需用系数、同时系数和总计算负荷，据此选择变压器容量。常用计算方法包括需用系数法和二项式法，以下分步阐述典型步骤。

1. 计算各用电设备组负荷

根据设备类型（采掘机械、运输机械、通风设备、排水设备、照明等）分组，统计每组设备的总功率（kW）。对每组设备，查表获得对应需用系数Kx（<1），同时计算该组平均功率因数cosφ。公式如下：

• 有功计算负荷：Pjs = Kx × ΣPN，其中ΣPN为该组设备总功率（kW）。

• 无功计算负荷：Qjs = Pjs × tanφ，其中tanφ由功率因数cosφ换算。

• 视在计算负荷：Sjs = √(Pjs² + Qjs²)，单位为kVA。

典型矿用设备的需用系数与功率因数参考值（数据来源《矿山电力设计规范》）：

2. 计算总计算负荷（多组设备）

当存在多组设备时，需考虑各组的同期系数Kt（又称同时系数），通常Kt取0.8-0.95，具体取决于矿山生产工艺的连续性。总负荷公式：

• 总有功负荷：P总 = Kt × ΣPjs_i，其中i为设备组序号。

• 总无功负荷：Q总 = Kt × ΣQjs_i。

• 总视在负荷：S总 = √(P总² + Q总²)。

3. 选择变压器额定容量

变压器额定容量SN需满足：SN ≥ S总。同时，需校验以下条件：

• 起动压降校验：对最大单台电动机（或同时起动的一组电动机）的起动冲击进行计算，确保变压器高压侧母线电压降不大于15%。常用公式：电压降百分数ΔU% = (Iq × Zt × √3) / (Ue × 100%)，其中Iq为起动电流，Zt为变压器短路阻抗（Ω），Ue为额定电压（V）。若ΔU% > 15%，应增大变压器容量或采用软起动措施。

• 过载能力校验：若矿山存在周期性负荷高峰（如联合采煤机工作），变压器可在规定时间内承接过载。按照GB/T 6451标准，矿用变压器允许1.15倍额定容量持续2小时，1.2倍持续1小时。若高峰负荷Smax满足Smax ≤ 1.15×SN（持续2h以内），则可选用较小容量。

• 经济电流密度校验：变压器负载率β = S总 / SN，通常推荐β在0.6-0.8之间，此区间变压器效率最高，综合损耗最小。

4. 实例计算演示

假设某井下采区用电设备统计如下：

• 采煤机：总功率1200kW，Kx=0.70，cosφ=0
